Cara Kerja LVDT: Prinsip dan Fungsi dalam Teknologi Sensor

Linear Variable Differential Transformer (LVDT) adalah salah satu sensor yang paling banyak digunakan dalam pengukuran perpindahan atau displacement. Sensor ini memiliki presisi tinggi dan sering dimanfaatkan dalam berbagai aplikasi industri, mulai dari kontrol mesin hingga pengujian laboratorium. Pada artikel kali ini, kita akan membahas secara mendalam mengenai cara kerja LVDT, prinsip kerjanya, dan berbagai aplikasi yang memanfaatkan teknologi sensor ini.

Apa Itu LVDT?

LVDT adalah jenis transduser elektromekanis yang digunakan untuk mengukur perpindahan linier. Sensor ini mengubah gerakan linier menjadi sinyal listrik yang proporsional dengan perpindahan tersebut. Teknologi ini sangat diandalkan karena menawarkan akurasi tinggi, stabilitas jangka panjang, dan tidak ada kontak fisik antara bagian yang bergerak dan stasioner, sehingga mengurangi keausan mekanis dan memperpanjang masa pakai sensor.

Prinsip Kerja LVDT

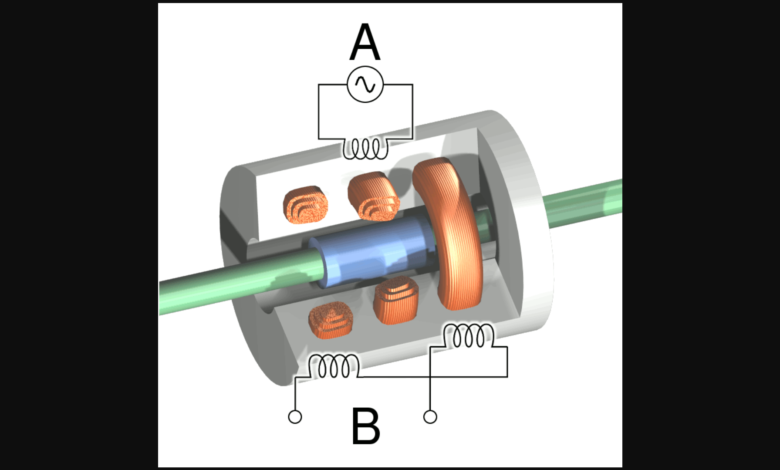

Komponen Utama LVDT

Sebelum memahami cara kerja LVDT, penting untuk mengetahui komponen utamanya. LVDT terdiri dari tiga bagian penting:

  1. Kumparan Primer: Kumparan primer adalah bagian tengah dari LVDT yang diberi tegangan AC. Tegangan ini menciptakan medan elektromagnetik yang memungkinkan sensor bekerja.
  2. Kumparan Sekunder: Kumparan sekunder terdiri dari dua kumparan yang ditempatkan di sisi kiri dan kanan kumparan primer. Kedua kumparan ini menghasilkan sinyal yang akan dibandingkan untuk menghasilkan output.
  3. Inti Magnetik: Inti magnetik terbuat dari bahan feromagnetik yang ditempatkan di tengah kumparan primer dan sekunder. Ketika inti ini bergerak sesuai dengan perpindahan linier, perubahan medan magnet di sekitar kumparan primer menyebabkan perubahan tegangan pada kumparan sekunder.

Cara Kerja LVDT Berdasarkan Prinsip Elektromagnetik

LVDT bekerja berdasarkan prinsip induksi elektromagnetik. Tegangan AC yang diaplikasikan ke kumparan primer menghasilkan medan magnet di sekitar inti magnetik. Ketika inti bergerak, medan magnet yang diciptakan kumparan primer mempengaruhi kumparan sekunder.

Jika inti berada di tengah, maka tegangan yang dihasilkan oleh kumparan sekunder kiri dan kanan akan sama besar namun berlawanan arah, sehingga output menjadi nol. Namun, ketika inti bergerak ke arah kumparan sekunder kiri atau kanan, tegangan yang dihasilkan kumparan sekunder akan berubah, menciptakan sinyal output yang proporsional dengan perpindahan linier inti.

Sinyal output ini dapat berupa tegangan positif atau negatif tergantung arah perpindahan inti. Artinya, LVDT bisa digunakan untuk mengukur perpindahan baik ke arah kiri maupun kanan dari posisi nol.

Karakteristik LVDT yang Menonjol

LVDT memiliki beberapa karakteristik yang membuatnya unggul dibandingkan sensor perpindahan lainnya:

  1. Tidak Ada Gesekan Mekanis: Karena tidak ada kontak fisik antara inti dan kumparan, LVDT memiliki umur operasional yang lebih panjang dibandingkan sensor perpindahan lain yang bergantung pada komponen bergerak.
  2. Resolusi Tinggi dan Akurasi: LVDT dapat mengukur perubahan posisi dengan sangat presisi, bahkan hingga skala mikro. Oleh karena itu, LVDT sangat ideal untuk aplikasi yang membutuhkan akurasi tinggi.
  3. Output Linear: Dalam kisaran operasi tertentu, LVDT menghasilkan output yang sangat linier, membuatnya mudah diintegrasikan dengan sistem kontrol elektronik.
  4. Kekebalan terhadap Kondisi Lingkungan: LVDT dapat bekerja dalam berbagai kondisi lingkungan yang keras, termasuk suhu ekstrem, getaran, dan kelembapan tinggi. Hal ini membuatnya ideal untuk digunakan di berbagai industri seperti aerospace, otomotif, dan manufaktur berat.

Aplikasi LVDT di Berbagai Industri

1. Otomotif

Dalam industri otomotif, LVDT sering digunakan untuk mengukur perpindahan komponen mesin, seperti piston, sistem suspensi, dan komponen lainnya yang memerlukan pengukuran posisi linier yang akurat. Misalnya, pada sistem kontrol mesin, LVDT dapat digunakan untuk memonitor pergerakan throttle atau pedal gas, memberikan informasi real-time untuk sistem kontrol mesin.

2. Aerospace

Teknologi LVDT juga sangat populer di industri aerospace. Sensor ini digunakan untuk mengukur posisi sayap, roda pendaratan, atau komponen lain pada pesawat yang membutuhkan presisi tinggi. Selain itu, LVDT dapat diandalkan dalam kondisi suhu dan tekanan ekstrem, seperti yang sering dijumpai dalam penerbangan pada ketinggian tinggi.

3. Manufaktur

Di dunia manufaktur, LVDT digunakan dalam mesin-mesin kontrol kualitas, di mana sensor ini dapat memantau deformasi atau perpindahan selama proses produksi. Misalnya, LVDT digunakan untuk mengukur ketebalan material yang diproses atau untuk memantau penyimpangan posisi dalam sistem produksi otomatis.

4. Medis

Pada aplikasi medis, LVDT digunakan dalam peralatan yang membutuhkan pengukuran perpindahan dengan akurasi tinggi, seperti dalam peralatan pemantau tekanan darah atau mesin MRI. LVDT memastikan bahwa perubahan kecil dalam posisi atau tekanan dapat dideteksi dengan cepat dan akurat.

5. Pengujian Laboratorium

LVDT juga sering digunakan dalam pengujian laboratorium untuk mengukur perpindahan kecil dalam eksperimen fisik, mekanis, atau material. Sensor ini digunakan untuk memantau deformasi atau peregangan material selama uji tarik atau uji kekuatan.

Kelebihan dan Kekurangan LVDT

Kelebihan LVDT:

  • Presisi Tinggi: LVDT menawarkan resolusi yang sangat baik, bahkan untuk pengukuran perpindahan linier yang sangat kecil.
  • Tidak Ada Gesekan Mekanis: Karena tidak ada komponen yang bersentuhan langsung, LVDT memiliki umur operasional yang sangat panjang dan minim perawatan.
  • Tangguh dan Tahan Lama: LVDT dapat bertahan dalam lingkungan yang keras, seperti suhu tinggi, getaran, dan kelembapan.
  • Output Linier: Dalam batas tertentu, LVDT memberikan sinyal output yang linier terhadap perpindahan, sehingga memudahkan proses kalibrasi dan integrasi dengan perangkat elektronik lainnya.

Kekurangan LVDT:

  • Harga: LVDT cenderung lebih mahal dibandingkan sensor perpindahan lainnya, terutama karena material dan teknologi yang digunakan. Untuk referensi, harga LVDT yang berkualitas tinggi bisa mencapai USD 500 (sekitar 8 juta Rupiah).
  • Kalibrasi: Meskipun outputnya linier, LVDT memerlukan kalibrasi yang cermat untuk memastikan keakuratan pengukurannya.
  • Rentan terhadap Interferensi Medan Magnetik: LVDT bekerja berdasarkan prinsip elektromagnetik, sehingga rentan terhadap gangguan dari medan magnet eksternal.

Kesimpulan

LVDT adalah sensor yang sangat diandalkan dalam pengukuran perpindahan linier. Dengan akurasi tinggi, tidak adanya gesekan mekanis, dan ketahanan terhadap kondisi lingkungan yang ekstrem, LVDT menjadi pilihan yang tepat untuk berbagai aplikasi industri. Mulai dari otomotif, aerospace, hingga manufaktur, sensor ini berperan penting dalam memastikan proses berjalan dengan presisi.

Dengan memahami cara kerja LVDT, kita dapat menghargai betapa pentingnya teknologi ini dalam kehidupan modern. Terlepas dari beberapa kekurangannya, seperti biaya yang relatif tinggi, manfaat dan keunggulan LVDT menjadikannya sensor yang tak tergantikan di banyak industri.

Dalam dunia teknologi yang terus berkembang, LVDT akan tetap menjadi andalan dalam pengukuran presisi tinggi, membantu berbagai sektor untuk mencapai efisiensi dan akurasi yang lebih baik.
